BEL-485总线转换系统

产品简介:

     BEL总线转换系统由BEL-485八区总线模块和BEL-160编码座组成，它可使各款BELIEF防盗主机的防区输入，由一对一接线方式，转换为485总线方式，从而大幅降低线路成本，广泛应用于长线敷设的周界防盗报警系统。

⊕功能：BEL-485转换器与报警主机连接，将总线上的报警数据转换为对应防区开关信号输出。当探测器的防拆、编址座的防拆报警与传输线的断线报警时，转换器对应防区报警输出并且点亮LED灯。

⊕传输距离：1200米；

⊕通信方式：485总线通信方式

⊕线路保护：防拆、防剪、防断线；

⊕电源输入：12VDC

⊕工作电流：＜10mA

⊕传输协议：RS485、RS422

⊕工作温度：-40℃至+85℃

⊕传输介质：＞0.5MM双绞线

⊕传输距离：≤1200米／路

⊕报警时间：＜2S

⊕断线响应时间：＜5S

应用实例：

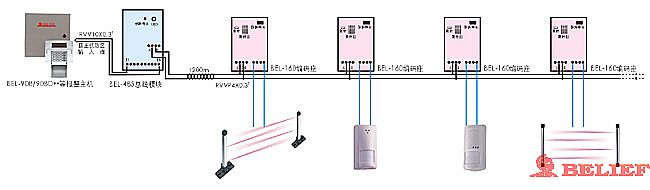

      工程商做工程时如何有效的节约工程开支，从而获得最大的利润空间一直是工程商高管们关注的问题。现有一厂区要做周界防盗报警工程，其周界围墙长达三百多米，宽二百多米。若按常规的工程方案来做此工程，大多都是用一款八防区或十六防区有线报警主机连接厂区周界防区的探测器、光栅、光墙。看似简单，但实际施工比较麻烦，每个防区都要布线一次，8个防区就要敷设8条四芯线，其布线量可想而知，线材工程开支大大增加。总的工程利润大大降低，少之又少！但是在工程施工时用BEL-485总线转换系统和BEL-160编码座与报警主机连线，通过一条RVVP4×0.32线，即可达到一次布线即可连接厂区周界防区所有探测器、光栅、光墙。从而大大地减少了工程施工布线量，工程施工总体利润也相应提高。大大提高了相关工程项目的竞争力，如下图所示原理图：
