BELIEF网络电话双网视频联动防盗报警系统3

    三、系统构成与各模块的功能

    BELIEF视频联网报警系统，由六大部分构成：

    (1)前端防盗探测器——采用各式防盗警戒传感器，包括：红外探测器、三鉴探测器、互射式红外光栅、灯饰光墙、门磁、紧急按钮、烟感等等探测器。关于探测器的选取，现着力阐述本视频联网系统常用的几款关键探测器。

    ①为确保能第一时间探测到窃贼的非法入侵，达到严密有效的防范，当把防盗警戒线移于室外，使窃贼刚越过围墙或在庭院区，就被当场发现。纵观目前周界防范探测器市场，以防范严密，报警准确的标准选择探测器，BELIEF互射式红外光墙效果十分理想，其外型如景观灯，隐蔽性好，防范高度30cm～212cm，防范距离：5米～100米等不同规格，以供布防设计使用。

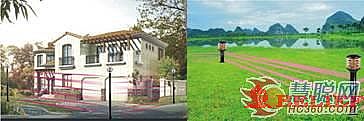

BELIEF互射式红外光墙的防范应用

    ②对于住宅及商铺等用户，通常窗户就是周界第一道防线，关于窗户的防范，专业人士大多采用互射式红外光栅进行防范。BELIEL新近推出的一款窗式红外光栅，其主杆与从杆之间无需连接同步线，接线十分方便，并保持了对门窗防范的严密性。

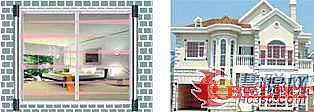

没有同步线的BELIEF互射式红外光栅、接线方便，性能好

    ③对于室内防范，依然是传统的红外及三鉴探测器的天下，此类产品，知名厂商多有出品，历经多年的发展，性能都达到较好的效果，是视频联网报警系统室内防范的探测利器。

红外探测器/三鉴探测器，室内防范效果好

    视频监控方面，由于黑夜无灯光的状况下，仍须监视到现场，因此，红外夜视摄像机为不二选择。BELIEF视频联网系统对红外摄像机，只要求普及型的420线即可，而无须使用价格昂贵的IP摄像机，如装在室外，则选购防水型铝壳的为佳。

红外夜视摄像效果

    （2）现场图像警讯控制/通讯器—BEL-3208网络/电话线双网视频报警主机。

    BEL-3208共有8有线/32无线防区/4路摄像机输入端，设布撤防、旁路、编程、巡更等各项控制功能，报警时现场声光报警阻退窃贼，并通过Internet宽带网及电话后备报警方式，把警情、防区号、用户ID号，以及现场实时图像等信息联网报警给报警中心，BEL-3208同时是布撤防/控制/通讯/报警/图像传输/录像控制的现场中控核心。

BEL-3208 网络/电话双网视频联动报警主机

    （3）系统中央报警中心——BEL-685M网络/电话双网接警机

    BELIEF所锻造的BEL-685V电话联网接警机，稳定性响誉业界，由这代名机基础上增加Internet网络接警功能的BEL-685M网络/电话双网接警机，能同时接收Internet宽带及电话线的CID/4+2警讯,以中文方式把警讯的详情、防区号、时间、来电号码、用户名称、用户电话等内容，显示在128×96mm的大屏幕彩屏上,并通过USB接口,把警讯传至接警中心电脑，对警情进行综合处理。

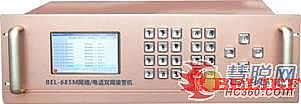

BEL-685M网络/电话双网接警机

    （4）系统警讯处理中心—BEL-685A/B视频联网报警管理软件

    系统警讯处理中心，由BEL-685A视频警讯管理软件（上位机）及BEL—685B视频处警软件（下位机）组成，内置主要软件功能模块包括：

    ①警报处警模块

    ②现场实时监控、处警模块

    ③报警录像播放模块

    ④警情记录管理模块

    ⑤液晶显示板模块

    ⑥城市电子矢量地图模块

    ⑦用户资料管理模块

    ⑧巡更管理模块

    ⑨用户权限管理模块

BEL-685A 视频警讯管理软件（上位机）

    正是BEL-685A/B以强大的警讯处理、现场监视的管理平台，缔造了BELIEF网络/电话双网警讯中心的中枢控制核心。现就让我们一起检视BELIEF视频联网报警系统报警现场，网络直播的效果吧！

    前端先进的BEL-3208，报警时就把现场报警信息及视频图像，当即通过Internet宽带网，以TCP/IP通讯方式高速传输至视频联网报警中心，由BEL-685M接警平台实时把现场警讯的警情、防区号、用户名称、出警地址等信息，通过声光、屏显报告给接警员，令人得心应手的是：防盗探测器报警时那关键一刻的图像，就由上位机电脑立马显示给接警员，令误报/盗警一目了然！由BEL-685A上位机软件排查的视频图像,被值班员一旦发现异常,就能进一步通过下位机软件锁定重点监控图像的功能，进行重点监控甄别，如若窃贼警调度指挥，令出警百发百中！

BEL—685B视频处警软件（下位机）

    （5）传输链路——网络/电话双网传输

    BELIEF联网报警系统日常处于网络高速传输图像及警讯的工作模式；当网络故障时，自动转为电话后备传送警讯模式。以双网双保险的方式确保每条警情能传送至报警中心。

    为了实现图像传输，由现场BEL-3208视频报警主机至电讯机房之间采用1M动态IP的ADSL即可，电讯机房至BEL-685M中央接收机之间链路则采用固定IP的ADSL，在强大的管理计算机群作用下，无需繁琐的域名解析操作，BEL-685视频图像接警中心能对各现场图像数据进行宽带高速的下载，实现图像数据由现场网络服务器机群接警中心的稳妥传输。

    （6）用户千里眼—BEL685K客服端远程监控软件。

    BELIEF开发的BEL-685K客服端远程监控软件，分电脑及手机两套程序软件，使警情发生的同时，用户通过电脑及3G手机，不仅即时收到警讯，更能即时看到现场的图像、报警录像以及警讯历史记录，更优越于其他系统的是：配置BEL-685K控制软件的电脑或3G手机都具有强大的远程操控功能，只要弹指键入指令，就能对BEL-3208现场报警主机进行布/撤防/鸣警号/远程编程等控制，真如亲临其境！是家居、商铺、别墅安防的千里眼保护神！

BEL-685K远程监视现场

客户端远程布/撤防控制
