BELIEF正宏泰BEL-HZ06L05HK互射式红外光栅拆机测评

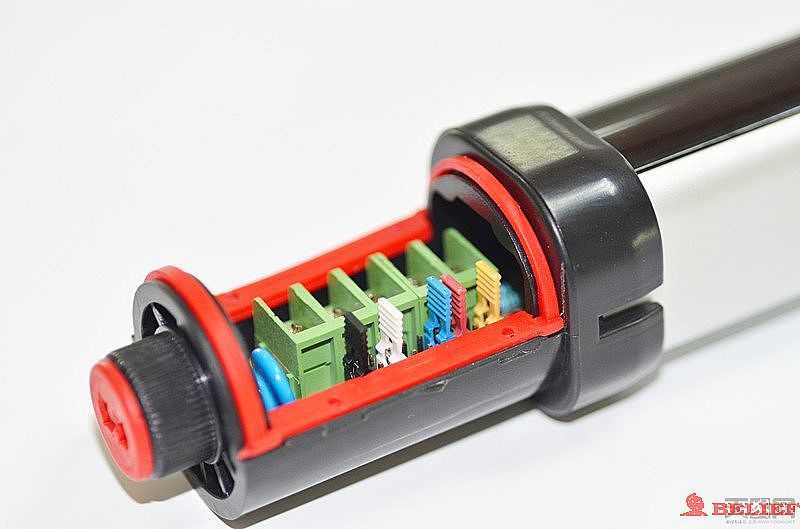

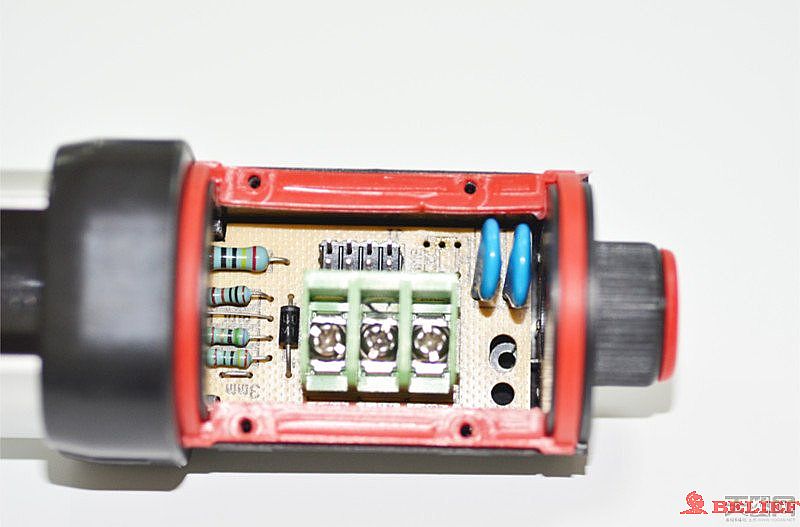

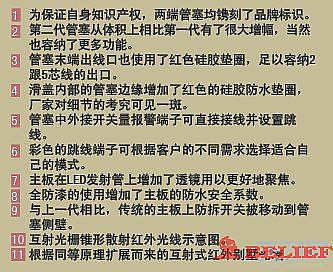

管塞中外接开关量报警端子可直接接线并设置跳线

彩色的跳线端子可根据客户的不同需求选择适合自己的模式

主板在LED发射管上增加了透镜用以更好地聚焦

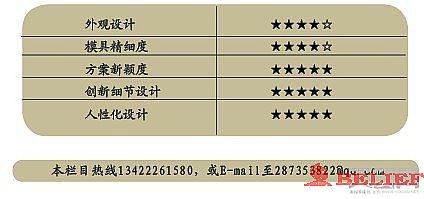

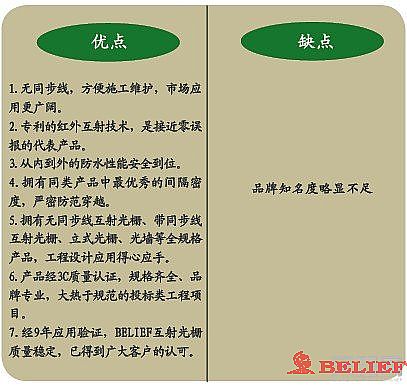

　评测背景

　　近期，安防市场报组织的全国安防产品质量调查活动正式结束。在对上海、江浙区域的调研采访中，物业管理部门向记者反馈，某小区围墙端三年前安装了红外光栅，近期在烈日的暴晒下频频出现误报，导致保安人员因高误报率疲于奔命的状况，物管部门苦不堪言。而在另一个别墅区，有业主反映安装在大门口的红外光栅由于电路维修需要将鎅地埋线的同步线重新开挖，等维护完毕后再次对水泥路面以水泥回填，来回反复的施工量对居家生活造成了很大不便。

　　针对上述案例，记者咨询了一些业内专家，得知误报是由于直射在红外光栅表面上的强烈太阳光对红外线造成干扰所致，BELIEF专利的互射光栅主杆与从杆都具备发射与接收功能，在单向受干扰状况下不会触发报警，只有双向互相确认报警才会发出报警信号。再说施工，同步线是拉在互射光栅主杆与从杆之间的一根信号线，有线固然稳定，窗口施工尚且可以将就，但对于门口施工需要开挖水泥地面的绝对是极大的不便，更不用说破坏美观带来的降低附加值效果。可见，广大工程商及用户是多么急盼一种性能保持原互射光栅优异的防范性能，施工维保却十分方便的周界防范产品。

　　广州市正宏泰科贸有限公司(以下简称：正宏泰)生产的BELIEF品牌互射式多束红外光栅早在2004年就取得了国家实用新型专利，并且在2009年获得3C强制性产品认证。其产品经过更新换代，新一代的无同步线互射光栅具备密水结构、一体化主板、无同步线等特性。下面请读者进入正宏泰红外光栅评测时间，看看BELIEF品牌的细节表现。

　　外观概览

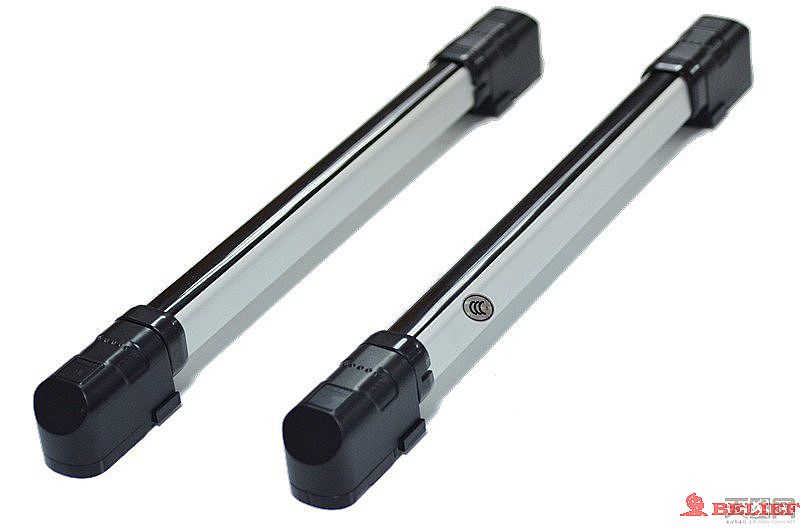

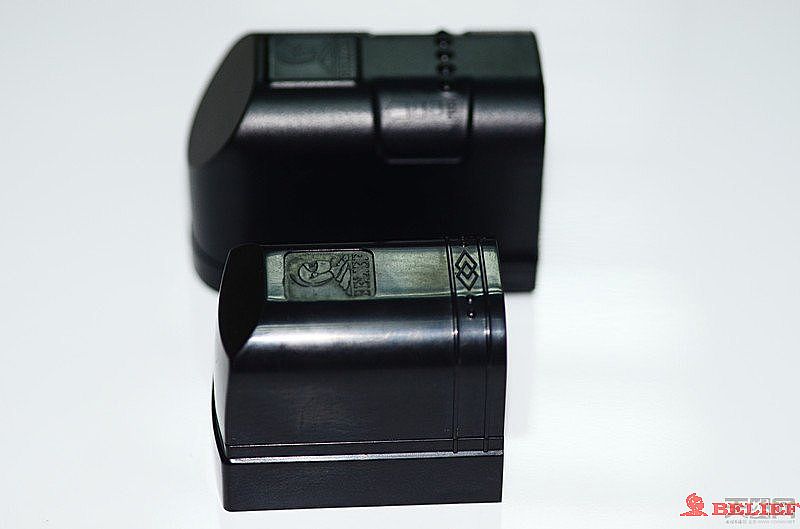

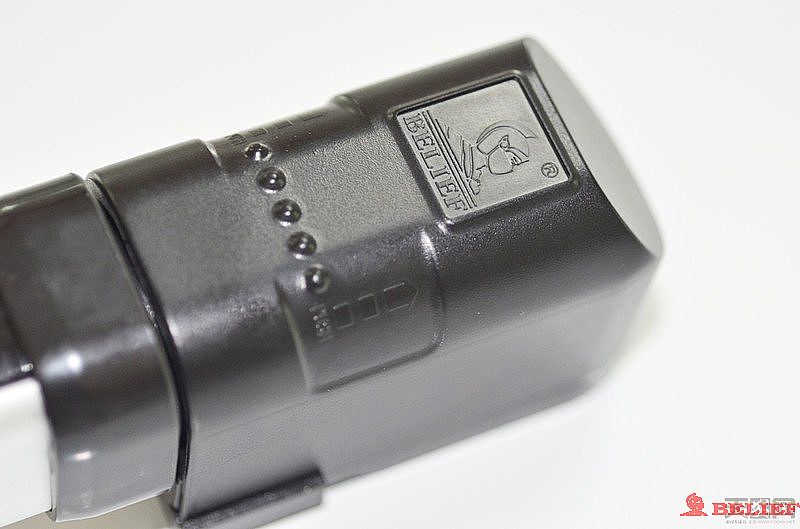

　　BEL-HZ06L05HK互射式红外光栅的外壳为轻量级航空铝材，应室外安装的需要为防止表面受酸雨、雾气、日晒等条件影响而采用强氧化银白工艺，因此颜色呈现为哑光偏黄的色泽。两端管塞为哑光ABS工程塑料，因为滑盖式结构的需要具有一定的韧性。这两种材质所表现的厚度大、韧度强、抗低温高温能力强、抗紫外线能力强。

　　在对外观进行评判时，记者发现BEL-HZ06L05HK互射式红外光栅的主板似乎比以往见到的同类产品短了一截，仔细一看，原来是因为LED发射管的密度排列较密而引起视觉上较短的印象。厂家介绍，该产品在97cm长度内集成了6光束发射光束，而同类产品因为元器件集成化的缺陷只能在1.3米内集成6光束发射光束，这不仅仅只表现在元器件的集成度上，更影响到安装时的间隔密度。众所周知，红外光线越疏就越有穿越的可能，BEL-HZ06L05HK以更小的间隔密度克服了穿越式、跨越式入侵条件。因此，记者呼吁传统工程商走出那个“产品越大越长越实在”的误区，其实外观做大并不难，往往浓缩才是精华，难的恰恰是主板上元器件的高集成度，光栅要的是高密严防的防盗效果。

　　拆机测评

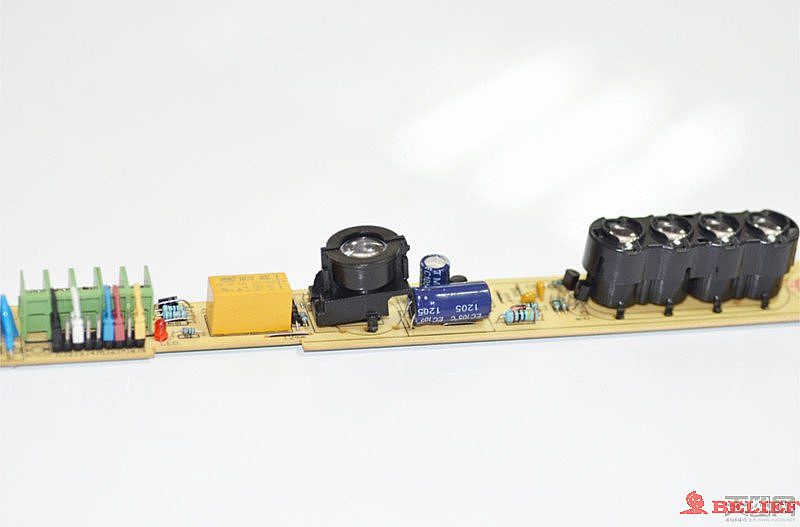

　　拨开主杆与从杆的管塞，发现BEL-HZ06L05HK互射式红外光栅不像同类产品那样有两块主板，光栅主板与管塞之间不需要跳线连接，而是一体化主板从主体贯穿到下方管塞，密封盖下压带硅胶垫的防水圈，以保证发射接收端子以及主要元器件的水密性能。具有滑盖结构的管塞内层是4枚螺丝钉固定的防水硅胶垫，防渗水性能区比同类产品更有效。为了进一步体现防水特性，厂家在狭长的主板正反面都喷涂了亮晶晶的全防漆，甚至连元器件的针脚都有涂覆，防水性能不言而喻。主板上密布了大大小小不同的元器件，6枚安装了透镜的LED红外发光管，具有双重聚集、距离远、焦点精确、抗杂光干扰能力强的特点，IC是内嵌智能软件的单片机，方便识别的彩色跳线端子，其他如继电器、电解电容、贴片电容、电阻、二极管、外界开关量报警端子等元器件，均用正品行货，电路设计具备抗干扰防雷特性。

　　初步试用

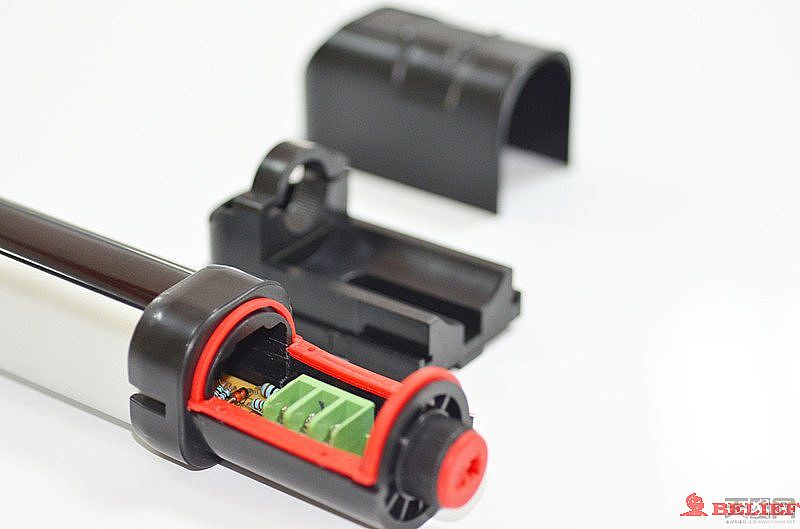

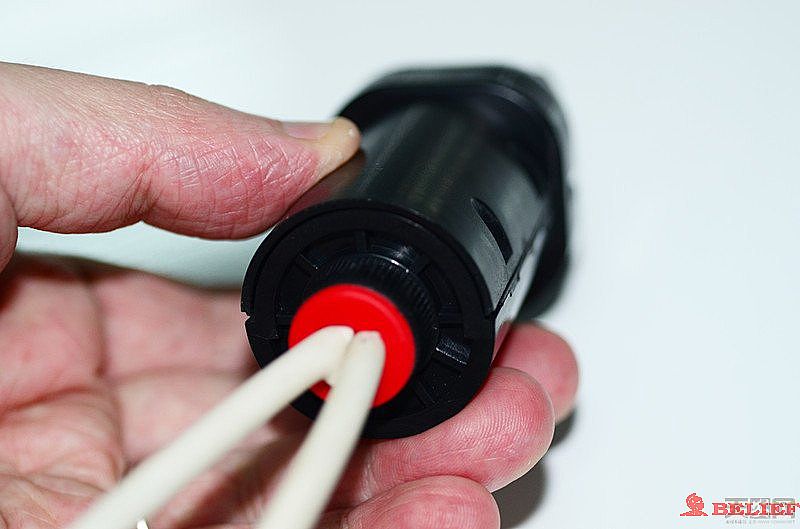

　　把滑盖从上往下轻轻一推，内层管塞就显露出来，拧下内层塑料盖板的4枚螺丝，可见红色的硅胶防水垫圈，这种全水密结构相比同类产品的自然渗水更安全和实用。管塞接线端同样具有硅胶垫圈，以防止虫蚁和水汽的侵入。根据光栅螺丝孔尺寸，定位好上下管塞支架位置，给支架的螺丝孔作好钻孔定位标志，接着通过钻孔后打入膨胀胶粒或木楔，再拧上自攻螺丝钉固定好支架，用同样的方法安装从杆的上下管塞支架。

　　接下来接线。根据线路板上的接线端子标识连接，主杆和从杆各有两条电源线，主杆与报警主机之间需要连接报警信号线。主杆和从杆之间各有一个RT端口，当RT接上时，为同步线工作模式，给熟悉传统接线方式的工程商操作;当RT端口不接线，BELIEF互射光栅工作在无同步线的工作模式，特别适用于别墅厂企大门口的安全防范，彻底解决了工程地铺线、水泥回填的安装维保难题。

接线完毕后进入调试阶段，因为BEL-HZ06L05HK互射式红外光栅的红外光是锥形散射面，允许有一定可变角度，主杆与从杆间红外互射只有在自动对焦完全接收后才不会发出蜂鸣报警，否则就是未安装正确的提示。这样的方式省却了安装时需要水平仪、标尺的烦恼，让工程施工人员更乐于接受。基于BELIEF新款的管体外跳线调试结构，适当设置彩色跳线端子的档位，就能快捷准确地完成调试工作，给人十分深刻的体验。

　　最后是试用，记者针对此款互射光栅具备有/无同步线的两种工作模式，分别进行了实测验证，当记者用手遮挡1束红外光，即20多厘米主杆范围时，报警主机传来蜂鸣短提示音预警，但没有触发报警(通常这个范围是宠物猫狗的体积大小，因此红外光栅天生具有被动红外探头不具备的防宠功能);当手臂遮挡2束红外光，即30cm主杆范围时，报警主机发出悦耳的长提示音，并且会经过预先设置的程序给安保人员发布各种告警模式，经过反复试验，有/无同步线的两种工作模式，灵敏度都屡试屡爽、性能可圈可点。

全防漆的使用增加了主板的防水安全系数

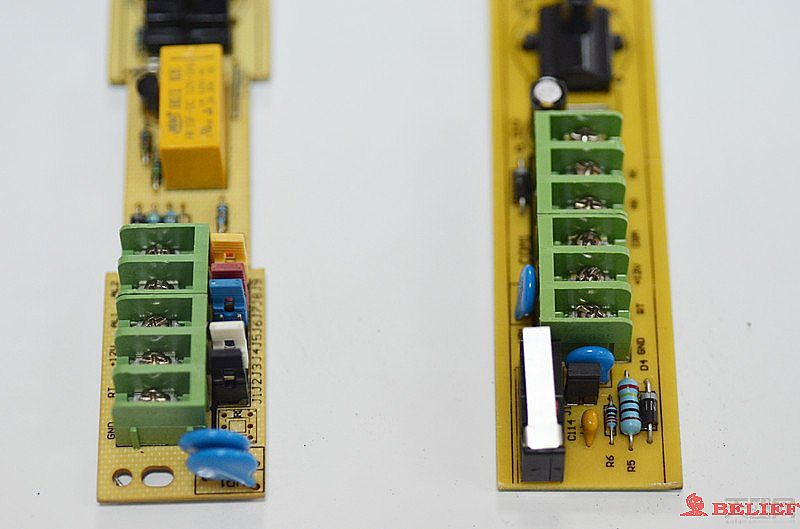

与上一代相比，传统的主板上防拆开关被移动到管塞侧壁

互射光栅锥形散射红外光线示意图

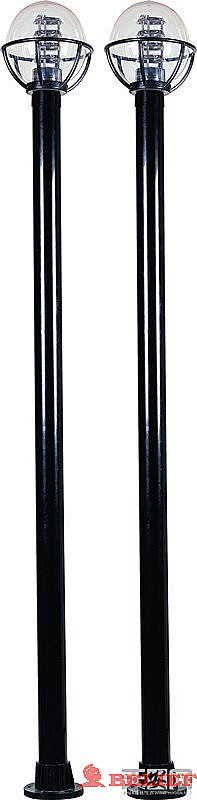

根据同等原理扩展而来的互射式红外别墅光墙

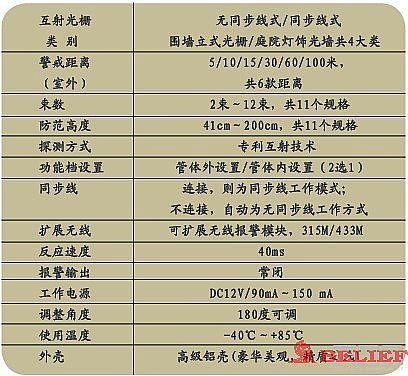

　　功能特点

　　*光栅束数2-12束，防范高度为36cm-200cm，防范面积大。
